- ４元素系ＬＥＤを使用しています。
- ＬＥＤユニットは自社製品の為、自社で対応できます。
- ＬＥＤユニットに樹脂を使用し放熱性、酸化防止の加工を施しています。
- 融雪ヒーターは３本ヨリ線×３本巻きの断線しにくい構造です。
- 支持柱（別売）にホースバンド（付属）で取付けます。
- 専用の取付金具（別売）により、信号機柱（φ１１４）または電架柱 （φ３５０〜４００）への取付が可能です。
- ケーブル（６ｍ）は本体基板から直接引き出されています。
- 誤配線や短絡にご注意下さい。（※ＬＥＤへの配線接続が正常に行なわれた場合にはパイロットランプが点灯し、確認が出来ます。）
- 電圧信号条件の誘導対策として、ツイストペアケーブル以外のケーブルを使用する場合はＨ形踏切制御子用インバーター電源線(AC200V/400Hz)等の高電圧信号条件との混在使用は行なわないで下さい。
- 筐体材質に樹脂を使用していますので、シンナー・ラッカーの使用、注油、塗装等は行なわないで下さい。
- １Ｆ形制御器を使用して発光機２基を制御する場合は、１基目の回線チェック用リード線を切断して下さい。

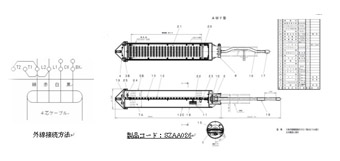

製品コード：SZAA026
- 踏切における障害発生を乗務員に知らせ、列車を緊急停止させるための製品です。
- 橋梁・土砂崩壊危険区間等の要注意箇所および駅構内進入側等に設置し、障害発生時に列車を緊急停止させる用途にも使用されます。
- 信号炎管と異なり、発報後の交換作業は不要です。
- 広拡散形ＬＥＤ（全角30°）を使用していますので取付作業時の角度調整（焦点合わせ）が容易です 。
- 視認距離は８００ｍ以上です。（ＤＣ２０Ｖ時）
- 続確認用パイロットランプにより、正常な配線状態を確認
できます。 - 融雪ヒーターを装備し、雪の付着を防止できます。
- ＬＥＤユニットは自社製品の為、自社で対応できます。
- 本体筒を交換することができます。
定格電圧 |
ＬＥＤ･･･DC20V ヒーター･･･AC100V |
消費電流 |
ＬＥＤ･･･0.6A（平均値）、1.2A（連続点灯時） ヒーター･･･0.5A |
寸法 |
φ104×553mm |
重量 |
1.5kg |
通称・別称 |
特発・トウモロコシ・発光機 |
- ＬＥＤは４元素系を採用、期待寿命は約１０万時間です。
- 制御長については注意を要しますので別途ご相談下さい。
- 融雪ヒーターの制御を行うサーモスタットスイッチは別売の接続箱Ｎ形の中に内蔵されています。サーモスタットスイッチは、外気温が７±３℃でＯＮ、１３±３℃でＯＦＦ動作をします。
- 納入仕様書、取扱説明書をお持ちします。
- 見積書をお持ちします。
- サンプルをお持ちします。
- デモンストレーションを致します。
- 特殊信号発光機 （点滅形） AW/BW/BWY形
- 特殊信号発光機 （点滅形） 用制御器 各種(1F-C/2C-1C/2F-C/2C-2C)
- 特殊信号発光機 （点滅形） 用接続箱 普通形/N形
- 支持柱・取付金具 （信号機柱用・電架柱用）
