- ＬＥＤユニットは樹脂を使用し、放熱性、防湿処理を施してＬＥＤの長寿命化（期待寿命10万時間）を図っています。
- ＬＥＤユニットは自社製品の為、自社で対応できます。
- 融雪形も対応できます。
- ＬＥＤ信号機の先行メーカーとして製品の信頼度も高く、試験データーも充実しております。
- 外径φ114〜165mmの信号機柱等に付属品の取付け金具を使用し、取付け をします。この他の柱径に取付ける場合は、金具を別途ご用意ください。
- 信号機柱以外に取付ける場合は別途、御相談ください。
- 外部配線に使用するM4圧着端子をご用意ください。
- 配線作業は取扱説明書をご参照ください。
- 制御長が長い場合や高電圧信号条件(H形踏切制御子用インバータ電源線)との混用使用は微弱点灯する場合があります。制御長については弊社までお問合わせください。

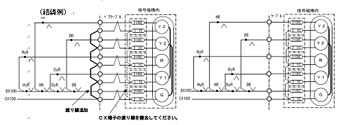

- 両線制御で使用する場合には筐体内部の端子の渡り線を撤去して使用してください。
- 配線を行なう際には誤配線や短絡などに十分注意してください。
- ＬＥＤユニット交換時はＬＥＤユニットの種類をよくご確認ください。
- 通電時には、入力電圧（±10％）をよくご確認ください。
製品コード：SSDA001〜027
- 昼夜を通じて、緑色・橙黄色・赤色の灯色1個又は2個の組合せにより信号を現示する信号機です。
- 電球形と比べ拡散角度（±5°）が広く、焦点調整が容易です。
- 万が一、部分断線した場合でもＬＥＤをランダムに配置しているため、600mの見通距離を確保できます。
- 筺体はポリカーボネート樹脂を使用し、軽量化、メンテナンスフリー化を図っています。
- ＬＥＤユニットは内蔵トランス一体型のため、不具合や寿命時に信号機の裏面よりユニット単体の交換が容易に行なえます。
入力電圧 |
AC100±10V |
消費電流 |
単灯AC130±20mA、2灯AC250±40mA |
融雪レンズ |
定格AC100V（消費電力25W±20％） |
材質 |
PC （発泡ポリカーボネート樹脂） |
通称・別称 |
色灯、色灯信号機 |
- 融雪カバーの温度特性は定格電圧100Vを加え電流値が一定になったときの消費電力は25W±20％以内とします。（温度上昇は20℃以上）
- オールアルミ形も製作しています。
- 用途に合わせたバリエーションが可能です。
