- ワゴ端子を採用しています。
- リレー架取付と据置取付のいずれにも対応できます。
- 端子に色分けが施されています。
- リレー類と同様に架に取付けます。
- 配線用のワゴ端子ドライバーは付属しています。
- 付属の据置用取付金具を用い、据置設置も可能です。
- 入力電圧は９０〜１２０Ｖの範囲でご使用下さい。
- 接続ケーブルは１．２５□または２．０□線をご使用下さい。
- ＡＣ３０Ｖ（６０Ｖ）入力の電気入換信号機ＬＥＤ形（または入換標識）、ＬＥＤ形中継信号機用としてのみご使用下さい。
- 容量以上の負荷を接続しないで下さい。

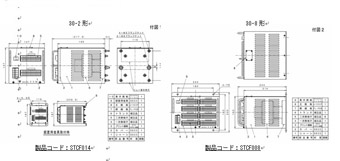

製品コード：STCF014
製品コード：STCF008
- 電気入換信号機ＬＥＤ形および中継信号機ＬＥＤ形に使用する信号灯トランスです。
- 端子盤が信号機１基毎に独立していますので電圧調整が簡単です。
- 従来の接線子に替えてワゴ端子を採用しましたので接続が容易です。
- 端子を色分けしたことにより誤配線を防ぎます。
- 各端子に信号機名を記入できますのでケーブルに識別タグを付ける作業を省略できます。
- ３０−２形の場合は最大２基、３０−８形の場合は最大８基の電気入換信号機および中継信号機を接続できますので器具箱または機器室において省スペース化が可能です。
LED入換中継用 30-2形 |
LED入換中継用 30-8形 |
|
種類 |
構内・中間用 |
構内用 |
最大接続数 |
2基 |
8基 |
容量 |
75VA |
300VA |
周波数 |
50/60Hz |
50/60Hz |
入力電圧 |
AC90〜120V |
AC90〜120V |
出力電圧 |
60〜86V |
30〜86V |
最大制御長＊ |
2km |
1.5km |
寸法 |
W147×H147×D217.5mm |
W240×H200×D244mm |
重量 |
4.5kg |
11kg |
- 断続リレーを使用し警報灯を交互点滅させます。
- ＳＣＲ形断続リレーを使用している場合は御相談ください。
- 納入仕様書、取扱説明書を持参します。
- 見積書をお持ちします。
- サンプルをお持ちします。
- デモンストレーションを致します。
- 地上中継信号機ＬＥＤ形
- 電気入換信号機ＬＥＤ形
- 入換信号機識別標識ＬＥＤ形
- 信号灯トランス色灯信号機用30-2/30-8形
