- ひとつのＬＥＤ表示灯で赤(非常時）、緑(正常時)両方とも点灯します。
- 取付けネジ(6mm 穴用)は別途ご用意ください。
- ケーブル引込み口の処理は付属の収縮チューブを用い、水浸入防止のため隙間なく付属のパテを詰めてください。
- 表示灯に名称表示はありませんので施工時には取扱説明書を持参し、端子名と表示灯を照合してください。
- 装置の電源は予備試験を行なう場合も含めてリップル５％以下としてください。
- 停電などを考慮して、必要に応じ無停電電源を使用してください。

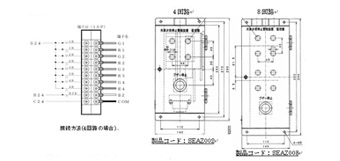

製品コード：SEAZ002製品コード：SEAZ008
- 駅事務室に設置し、列車非常停止スイッチが操作されたことを表示及びブザー音で知らせる製品です。
- 省スペース仕様です。
- 表示灯とブザー音で列車非常停止スイッチが操作された エリア(グループ)がすぐ分かります。
- ブザー停止スイッチを押すとブザー音は停止しますが、列車非常停止スイッチの復帰ボタンが押されるまでは表示灯は非常表示（赤）を続けます。
定格電圧 |
DC24V±20% |
消費電流 |
表示灯･･･DC50mA以下（１回路あたり） ブザー･･･DC50mA以下 （バッテリーフローティング電源使用のこと） |
寸法 |
４回路用･･･W140×H250×D80mm ８回路用･･･W140×H300×D80mm |
重量 |
４回路用･･･2.8kg ８回路用･･･5kg |
通称・別称 |
列停用の監視盤 |
- ブザー音量 ： ８０ｄＢ／ｍ 以上（ブザー単体）
- 表示灯見通し距離 : ＬＥＤの中心線上より１０ｍ離れた位置で明瞭に確認が可能
- 表示灯名と列車非常停止スイッチのグループ分けはお客様にてご自由に設定いただきます。
- 納入仕様書、取扱説明書をお持ちします。
- 見積書をお持ちします。
- サンプルをお持ちします。
- デモンストレーションを致します。
