- 従来形レンズと白色LEDを採用し電球色と同じ色を発光させ視認性もアップさせました。
- LEDユニットは自社製品の為、自社で対応できます。
- 融雪形も対応できます。
- φ114～φ165の柱に、付属の調整金具と取付金具で取付けてください。
- 外部配線に使用するＭ４圧着端子をご用意ください。また配線作業は取扱説明書をご参照ください。
- 配線を行なう際には誤配線や短絡などに十分注意してください。
- 電球形からＬＥＤ形へ変更する際は、使用電圧が変わります。通電時には、入力電圧をよくご確認ください。
- 灯箱の底面にｱｰｽ端子を設けてあります。ｱｰｽの接続にご使用下さい。
- 高電圧信号条件の誘導対策として、ツイストペアケーブル以外のケーブルを使用する場合は、Ｈ形踏切制御子用インバータ電源線（AC200V/400Hz）等の高電圧信号条件との混在使用は行わないでください。
- 樹脂部分の清掃にシンナー、ラッカーを使用しないでください
製品コード：ＳＲＡＢ014
- 発又は閉そく信号機に従属し、主信号機の視認距離が 確保できない場合に主信号機の信号現示を灯列により 中継する信号機です。
- 従来形レンズと白色LEDを採用し電球色と同じ色を発光させ視認性もアップさせました。
- ＬＥＤユニットは自社製品の為、自社で対応できます。
- ユニットは樹脂を使用し放熱性、防湿処理を施しLEDの長寿命化（期待寿命６万時間）を図っています。
- LEDユニットは機構裏側から交換できます。
- ステンレス製の為、耐食性･耐候性に優れています。
- LEDユニットは、電気入換信号機・識別標識等と共通仕様ですので、予備品が少なくてすみます。
- 電子端末対応製品です。
定格電圧 |
AC60V±10％ |
消費電流 |
420±100mA |
点灯開始電流 |
100mA以上 |
視認距離 |
200ｍ |

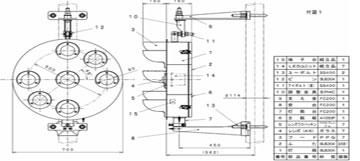

寸法 |
Ｗ700mm×Ｈ700mm×Ｄ310mm |
重量 |
本体33㎏・取付金具17㎏ |
材質 |
SUS304（ステンレス鋼板） |
通称・別称 |
中継、地上中継 |
- ＬＥＤユニットが容易に交換できます。
- LEDユニットは部分断線した場合でも視認距離を確保できます。
- 電球形からLED形へ交換する際は、LED形信号灯トランスへの交換をお勧めします。
- 融雪形も対応可能です。
- 納入仕様書、取扱説明書を持参します。
- 見積書をお持ちします。
- サンプルをお持ちします。
- デモンストレーションを致します。
