- 発光色が電球色で、単一発光色のＬＥＤを使用しています。
- 筐体材質に耐候性に優れたＳＵＳ３０４を使用しています。
- 付属の取付金具により、信号機柱へ取付けます。
（φ114〜140mmの柱に取付可能です。）
- 誤配線や短絡にご注意下さい。
- 使用しない進路条件入力があり未使用端子が生じた場合は、付属のショートバーを用いて確実に処理を施して下さい。
- 高電圧信号条件の誘導対策として、ツイストペアケーブル以外のケーブルを使用する場合はＨ形踏切制御子用インバーター電源線(AC200V/400Hz)等の高電圧信号条件との混在使用は行なわないで下さい。
- 条件入力にはDC24V±10%、リップル率5%以下の電源をご使用下さい。
- 橋梁上など振動の激しい場所で使用される場合は別途ご相談下さい。
- 本体下部にアース端子を設けてあります。アースの接続にご使用下さい。
- Ｍ４圧着端子をご用意下さい。
- 入換信号機とは入換信号機識別標識と併用使用した場合のことです。
- 柱上式と地上式は灯箱台が違います。

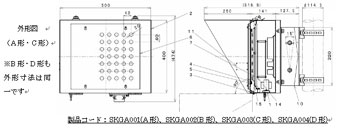

製品コード：SKGA001(A形)、SKGA002(B形)、SKGA003(C形)、SKGA004(D形)
- 入換信号機に付随して使用され、開通している進路を数字及び英文字で表示する表示機です。
- 機器室からの外線（条件入力線）を本機に直接接続できますのでシステム構成が簡単です。
- 表示部はＬＥＤユニットを複数枚並べた構造です。このため各ユニット毎に交換できますので、保守作業が容易です。
- ＬＥＤユニットは自社製品の為、自社で対応できます。
- ＬＥＤユニットに樹脂を使用し、放熱性・酸化防止の加工を施すことでＬＥＤの長寿命化（期待寿命は６万時間）を図っています。
- 上下±7.5°の角度調整が可能です。
定格電圧 |
電源･･･AC100V±10% 進路条件入力･･･DC24V±10% (ﾘｯﾌﾟﾙ率5%以下) |
消費電流 |
電源･･･1.0A以下 ? 進路条件入力･･･0.1A以下 （1条件入力につき） |
機種と表示内容 |
Ａ形 ０〜９ Ｂ形 ０〜１９ Ｃ形 ０〜９、Ｋ、Ｐ、Ｕ、Ｘ、Ｙ Ｄ形 ０〜１９、Ｋ、Ｐ、Ｕ、Ｘ、Ｙ |
寸法 |
W500×D518.5×H400mm （奥行き518.5mmはフード・本体・取付金具の合計寸法） |
重量 |
30kg（取付金具込み） |
通称・別称 |
多進路、入信用インジゲーター |
- 見通し距離は表示機中心線上において100m以上です。
- 拡散角度は中心線上より各３度以上です。
- 電球色ＬＥＤを用いており、色度範囲はＪＩＳ規格における白色範囲を満たすものです。
- 納入仕様書・取扱説明書を持参します。
- 見積書をお持ちします。
- デモンストレーションを致します。
- 電気入換信号機ＬＥＤ形
- 入換信号機識別標識ＬＥＤ形
- 進路表示機 ２進路/３進路（ＬＥＤ形）
- 進路表示機 入換３進路（ＬＥＤ形）
