- 本体内部は、シリコーンゴムを充填しています。
- 短絡防止カバーを取付けています。
- 中性端子の接続方法は、従来の油冷式と同じ接続方法です。
- 防鼠ケーブルや難燃性ケーブルもご用意できます。
- ５００Ａ用（Ｂ形）の台枠が必要です。（別途ご用意願います）
- 従来の１０００Ａ用台枠(Ａ形)に設置する場合は、別途専用取付金具を必ずご使用ください。
- 台枠が設置できない場所でもＭ１６(Ｗ５／８)のアンカーボルトを使用することで設置が可能です。
- 従来の１０００Ａ用台枠(Ａ形)に設置する場合は、専用取付金具をご使用ください。
- １次端子(両側、中性)は、接触面を乾いた布等でほこりや砂をふき取ってから、ボルトで確実に締付けて接続してください。
- １次端子(両側、中性)用のボルト（Ｍ１２）の締付トルクは４０～５０Ｎ・ｍを御推奨いたします。
製品コード：ＳＴＡＢ025
- 直流電化区間の複軌条軌道回路の境界に設置し、レールに流れる電車電流と信号電流の分流を行うための製品です。
- 従来の油冷式(４３０㎏)に比べ、ケースをアルミ鋳物化で(２００㎏)軽量化しました。
- 本体外形が小形化になり、従来の油冷式500Ａ用台枠に設置できます。
- 本体内部をシリコーンゴムで密閉することにより、油交換の必要がありません。
- 腕端子が短絡しないように、短絡防止カバーを取付けています。
- 軌道回路の短絡感度をパワーアップさせる共振コンデンサを用意しています。
インピーダンス |
１次 ０．５／０．６Ω
２次 ０．５／０．６Ω ３次 ２００／２４０Ω |
コイル電流 |
１次 ＤＣ１０００Ａ
２次 ＡＣ２５Ａ ３次 ＡＣ２Ａ |
不平衡電流 |
ＤＣ３００Ａ |
周波数 |
５０/６０Ｈｚ
|

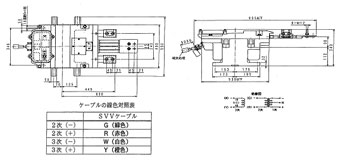

寸法 |
Ｗ９５５×Ｄ５５０×Ｈ３４０㎜ |
重量 |
２００㎏（ケーブル６ｍを除く） |
通称・別称 |
ＺＢ |
- 軌道回路をパワーアップさせる共振コンデンサが取付けられます。
- 納入仕様書、取扱説明書を持参します。
- 見積書をお持ちします。
- ＤＣ商用５００Ａ・ケーブル取付端子
- 中性リード線・共振コンデンサ
- サーモセンサ
