- 従来形レンズと白色ＬＥＤを採用し、電球色と同じ色を発光させ視認性もアップさせました。
- ＬＥＤユニットは自社製品のため、自社で対応ができます。
- 融雪形も対応できます。
- 柱上式は外形φ114mmのコンクリート柱等に固定してください。 ※張出金具は付属していません。
- 地上式は別途取付金具をご用意いただき、基礎ﾎﾞﾙﾄ等に本体を固定してください。
- 傾斜調整ボルトにて、上下方向の調整を行ってください。
- 灯箱の下部にｱｰｽ端子を設けてあります。ｱｰｽの接続にご使用ください。
- 外部配線に使用するM4圧着端子をご用意ください。
- 樹脂部分の清掃にシンナー、ラッカーを使用しないでください。
- 製品内部で使用している配線を変更したり、外したりしないでください。

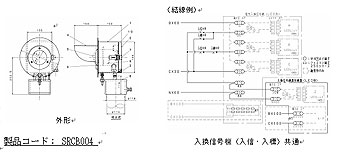

製品コード：ＳＲCB004
- 入換信号機と入換標識を識別するための製品であり、 電気入換信号機（ＬＥＤ形）と組み合わせて入換信号機 として使用します。
- 従来形レンズと白色ＬＥＤを採用し、電球色と同じ色を発光させ視認性もアップさせました。
- ＬＥＤユニットは樹脂を使用し放熱性、防湿処理を施してＬＥＤの長寿命化（期待寿命6万時間）を図っています。
- ＬＥＤユニットは機構の裏側より容易に交換が行えます。
- ＬＥＤユニットは地上中継信号機、電気入換信号機等と共通使用ですので予備品が少なくてすみます。
- 電子端末対応製品です。
定格電圧 |
AC30V±10％（入換信号機としてAC60V±10％） |
消費電流 |
AC210±50mA |
点灯開始電流 |
100mA以上 |
視認距離 |
200ｍ以上 |
寸法 |
Ｗ250mm×Ｈ360mm×Ｄ365mm |
重量 |
柱上式6.5kg・地上式3.5kg |
材質 |
SUS304 （ｽﾃﾝﾚｽ鋼板） |
通称・別称 |
識別、ＺＫ、Ｚ球、マーカー、無誘導 |
- 電球形よりLED形に交換する場合は、LED形信号灯ﾄﾗﾝｽへの交換をお勧めします。（参考・I形電球の定格電圧：10V）
- 電球形よりLED形へ交換する場合は、入換信号機識別標識のみでは交換が出来ないため、電気入換信号機LED形と一緒に交換を行ってください。
- 仕様の確認を致します。(①柱上式or地上式？②融雪形ですか？)
- 納入仕様書、取扱説明書を持参します。
- 見積書をお持ちします。
- サンプルをお持ちします。
- デモンストレーションを致します。
- 入換信号機識別標識（LED形）融雪形・電気入換信号機（LED形）
- 信号灯ﾄﾗﾝｽ（入換中継用）・Ｗ色LEDﾕﾆｯﾄ
- 入換信号機ﾌﾚｷｼﾌﾞﾙｺﾈｸﾀ付・進路表示機（入換多進路）
